| 일반압력계 |
| Model No. 드림-11~14 Series |
| |
 |
| |
 개요 |
| 본 계기는 가장 널리 사용되는 압력계로서 Bourdon Tube를 특수가공하여 내구성을 갖추었고, 접속부재질에 동합금을 사용하여 탄성이 뛰어나며 일반적인 압력의 측정이 용이합니다. |
| |
| 안전관리 |
급속한 압력 변화 및 진동, 맥동이 있는 곳은 보호 장치(싸이폰관, 싸이폰밸브 등등)를 설치 하세요.
운반 및 설치, 사용시 충격을 가하지 마세요.
압력계가 수평 수직이 되도록 설치 하세요.
점성이 많고, 온도가 40℃이하이며, 응고성이 있는 피측정 유체는 사용하지 마세요.
|
| |
| 사용용도 |
| 정압이 걸리는 배관이나 부식성이 없는 Line 각종 현장에 일반적인 설비의 압력측정 및 감지용 |
| |
| 제품사양 |
- 케이스(Case)
- Steel(SPCD)
- 흑색도장
- 카바(Cover)
- Steel(SPCD)
- 흑색도장
- 부르동관(Element)
- Brass(C2700T)
- C형부르동관, Helical형 부르동관
- 접속부 나사(Connection)
- Brass(C3604BE)
- 문자판(Dial)
- Aluminum
- 백색코팅
- 흑색(MPa)/적색(bar), 눈금 및 문자

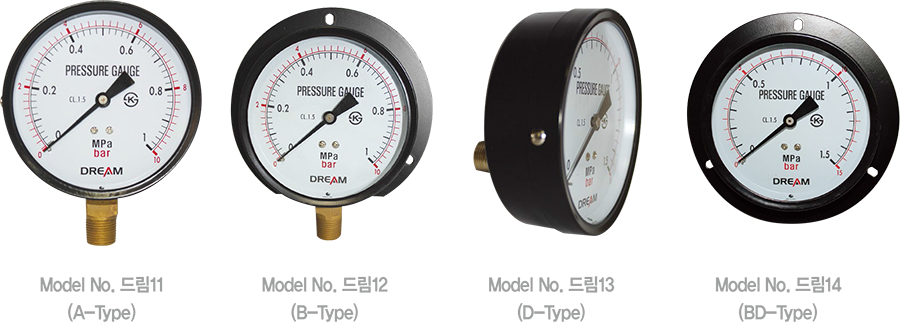

- 형태(Type)
- A-Type(무테형)
- B-Type(둥근테형)
- D-Type(매입형)
- BD-Type(판넬취부형)
|
| |
| 표준사양 |
| Model No |
Dial size |
Type |
상용압력 |
Screw |
Accuracy |
| Pressure |
Vacuum |
Compound |
드림-11
드림-12
드림-13
드림-14 |
40Ø
50Ø |
A, D |
0.1 ~ 3.5 MPa
(1~35bar) |
-0.1 MPa
(-1bar) |
-1.0 ~ 0.1 MPa
(-1~1bar)
~
-0.1 ~ 2 MPa
(-1~20bar) |
PT 1/8 |
± 1.5% |
| PT 1/4 |
60Ø
75Ø
100Ø |
A, B, D, BD |
0.1 ~ 5 MPa
(1~50bar) |
PT 1/4, PF 1/4 |
|
|
150Ø
200Ø |
A, B |
1.0 ~ 3.5 MPa
(10~35bar) |
PT 3/8 |
|
| |
 |
| |

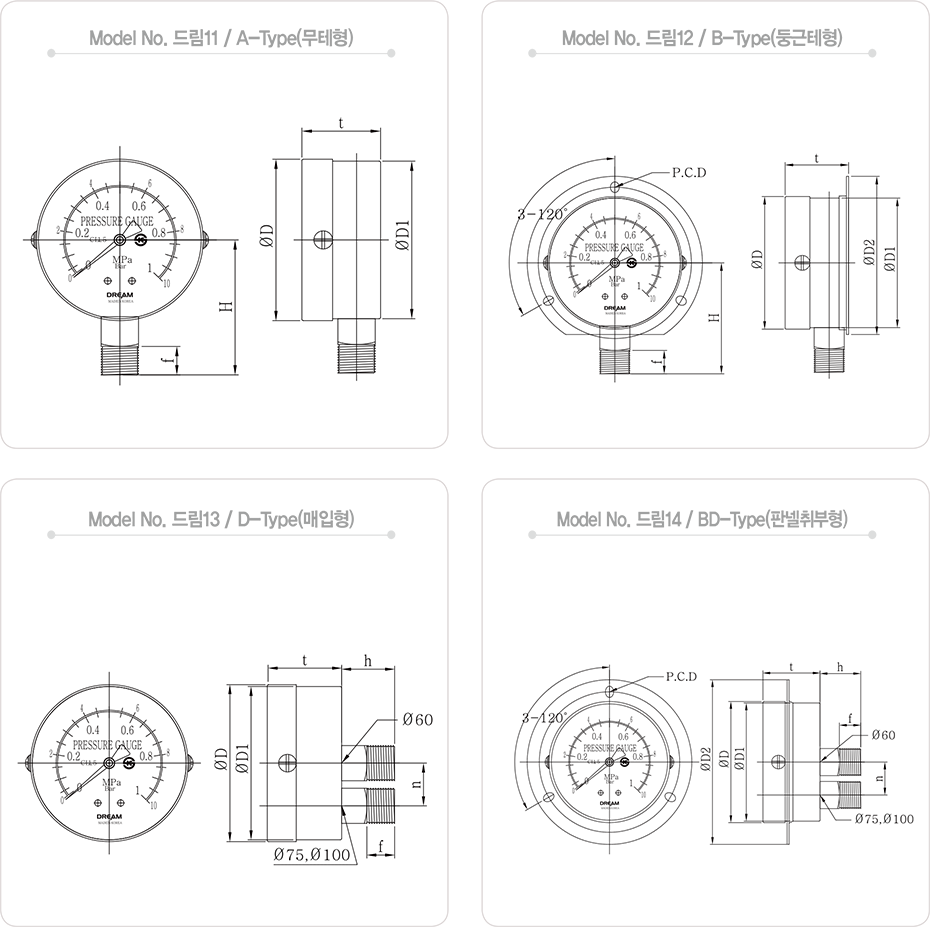

| 표준사양 |
| 호칭크기 (mm) |
치수 (mm) |
| 접속부 |
D |
D1 |
D2 |
n |
H |
h |
f |
t |
L1 |
P.C.D(Hole) |
| Ø50 |
PT 1/4 |
52.5 |
50.5 |
|
|
49.5 |
|
14 |
28 |
14 |
|
| Ø60 |
PF/PT 1/4 |
62.5 |
61 |
81(B), 85(BD) |
|
53 |
23 |
13 |
30 |
14 |
B-72(3-∅4.5),BD-74(3-∅5) |
| Ø75 |
PF/PT 3/8 |
78.5 |
76 |
100 |
21.5 |
70 |
32 |
18 |
35 |
17 |
B-88(3-∅4.5),BD-88(3-∅4.5) |
| Ø100 |
PF/PT 3/8 |
102.5 |
100 |
131 |
21.5 |
82 |
32 |
18 |
35 |
22 |
B-116(3-∅5.5),BD-116
(3-∅5.5) |
| Ø150 |
PT 3/8 |
152 |
148 |
|
|
108 |
|
18 |
|
22 |
|
| Ø200 |
PT 3/8 |
203 |
200 |
|
|
135 |
|
18 |
|
22 |
|
|
| |
| |
|
