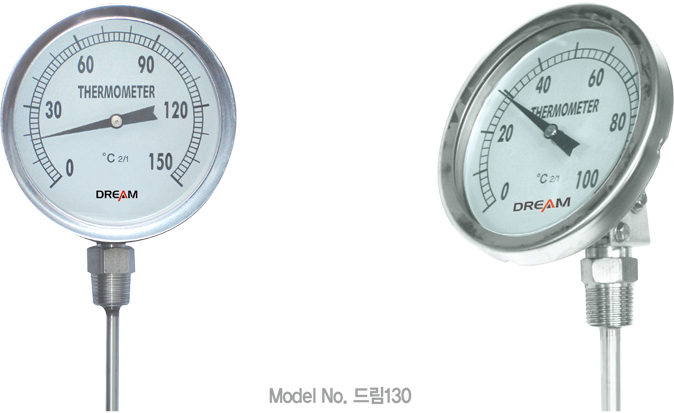

| 각도조절형 온도계Model No. 드림-130 Series |
| |
 |
| |
 개요 |
| 본 계기는 계측 각도를 원하는 방향으로 조절할 수 있도록 설계되어 있어 임의로 위치를 변경하며 측정 할 수 있습니다. |
| |
| 안전관리 |
|
운반 및 설치, 사용시 충격을 가하지 마세요.
진동이 많은 곳은 피해 주세요.
증기, 유독가스가 많은 장소는 피해 주세요.
가능한 보호관(Themo Well)을 설치해 주세요.
|
| |
| 사용용도 |
| 지시판독의 방향을 임의로 변경을 필요로 하는 곳 |
|
각종 보일러 |
| |
|
|
| 석유화학 공장, 식품가공기 등 |
|
|
|
| |
| 제품사양 |
- 크기(Diameter)
- 100mm, 125mm, 150mm
- 정밀등급(Accuracy)
- ±2.0% of Full Scale
- 제작온도범위(Scale Range)
- -30℃ ~ 500℃
- 상용온도(Common Temperature)
- 75% of Full Scale
- 커버(Cover)
- STS 304
- Slip-on-Fit
- 접속부 나사(Connection)
- STS 304 316
- PF, PT, NPT ↔ 1/2, 3/4
- 지시침(Pointer)
- Aluminum
- 흑색 전착 도장
- 문자판(Dial)
- Aluminum
- 백색코팅
- 흑색 눈금 및 문자
- 감온부(Stem)
- STS 304, STS 316
- 외경(Out Dia) : Ø6.4, Ø8
- 보호관(Well)
- STS 304
- Titanium, Monel, Hastelloy
- Teflon Lining, Glass Lining
|
| |
 |
| |

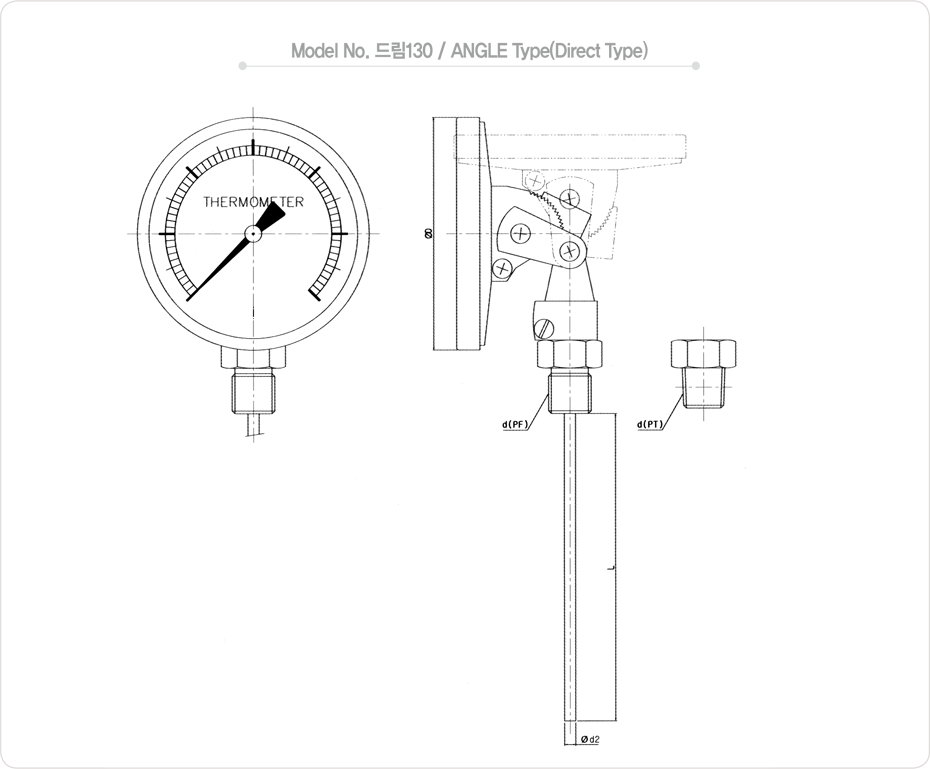

| 치수(mm) |
| Model No. |
ØD |
Con’n |
Ød2 |
Range(℃) |
Minimum
Graduation |
Length Of Bulb “L” |
| Minimum Insertion Length |
| Ød2 = 6.4 |
Ød2 = 8.0 |
Max. |
| 드림 - 130 |
110.5 |
PF 1/2
NPT & PT 1/2
PF 3/4
NPT & PT 3/4
|
6.4
8.0
|
-50 ~ 50 |
2 |
50 |
50 |
1000 |
| -20 ~ 80 |
2 |
45 |
45 |
| 0 ~ 50 |
1 |
75 |
75 |
| 0 ~ 100 |
2 |
50 |
50 |
| 0 ~ 120 |
2 |
45 |
45 |
| 0 ~ 150 |
2 |
50 |
50 |
| 0 ~ 200 |
5 |
30 |
30 |
| 0 ~ 250 |
5 |
75 |
75 |
| 0 ~ 300 |
5 |
60 |
60 |
| 0 ~ 350 |
5 |
50 |
50 |
| 0 ~ 500 |
10 |
40 |
40 |
|
| ※( )안의 치수는 근접 치수임. |
| |
| |
|
