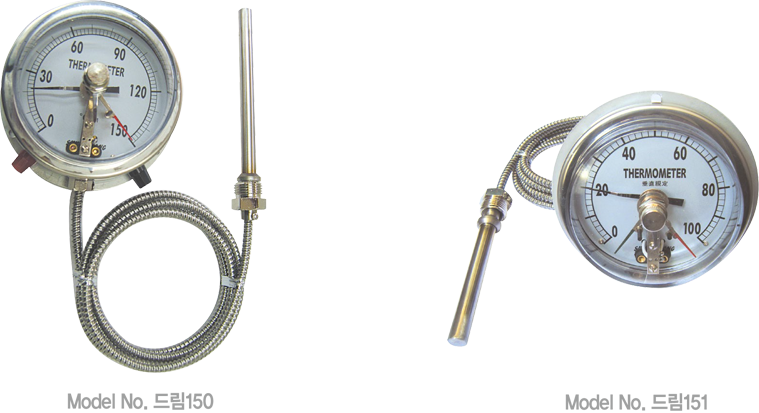

| 압력식 온도계Model No. 드림-150, 151 Series |
| |
 |
| |
 개요 |
| 본 계기는 온도측정의 원리 및 구조는 압력식 온도계와 동일 하나 상·하한 설정 지침을 설치하여 온도의 상승, 하강시에 접점 신호을 발생시킵니다. |
| |
| 안전관리 |
|
가능한 보호관(Themo Well)을 설치 하세요.
운반, 설치, 사용시 충격을 가하지 마세요.
온도계가 수평, 수직이 되도록 설치 하세요.
증기, 유독가스가 많은 장소는 피해 주세요.
정격 전압 이하로 결선하여 주세요.
|
| |
| 사용용도 |
| 각종 온도제어, 정보시스템 |
|
각종 보일러 |
| |
|
|
| 석유화학 공장 |
|
변압기 등등 |
|
| |
| 제품사양 |
- 크기(Diameter)
- 100mm, 150mm
- 정밀등급(Accuracy)
- ±2.0% of Full Scale
- 제작온도범위(Scale Range)
- -50℃ ~ 500℃
- 상용온도(Common Temperature)
- 75% of Full Scale
- 커버(Cover)
- STS 316, 304
- Slip-on-Fit
- 접속부 나사(Connection)
- STS 316, 304
- PF, PT, NPT ↔ 1/2
- 투시창(Window)
- Poly Carbonate
- 형태(Type)
- B-Type(둥근테형)
- BD-Type(판넬취부형)
- 지시침(Pointer)
- 인청동
- 접점 지시침 High-적색
- 접점 지시침 Low-녹색
- 문자판(Dial)
- Aluminum
- 백색코팅
- 흑색 눈금 및 문자
- 자바라(Capillary Tube)
- 표준 2m(최대 10m)
- 접점형태
- High(상한), Low(상하한)
- 2접점(high or Low, High & High,
- High & Low & Low)
- 보호관(Well)
- STS 304
- Titanium, Monel, Hastelloy
- Teflon Lining, Glass Lining
|
| |
 |
| |

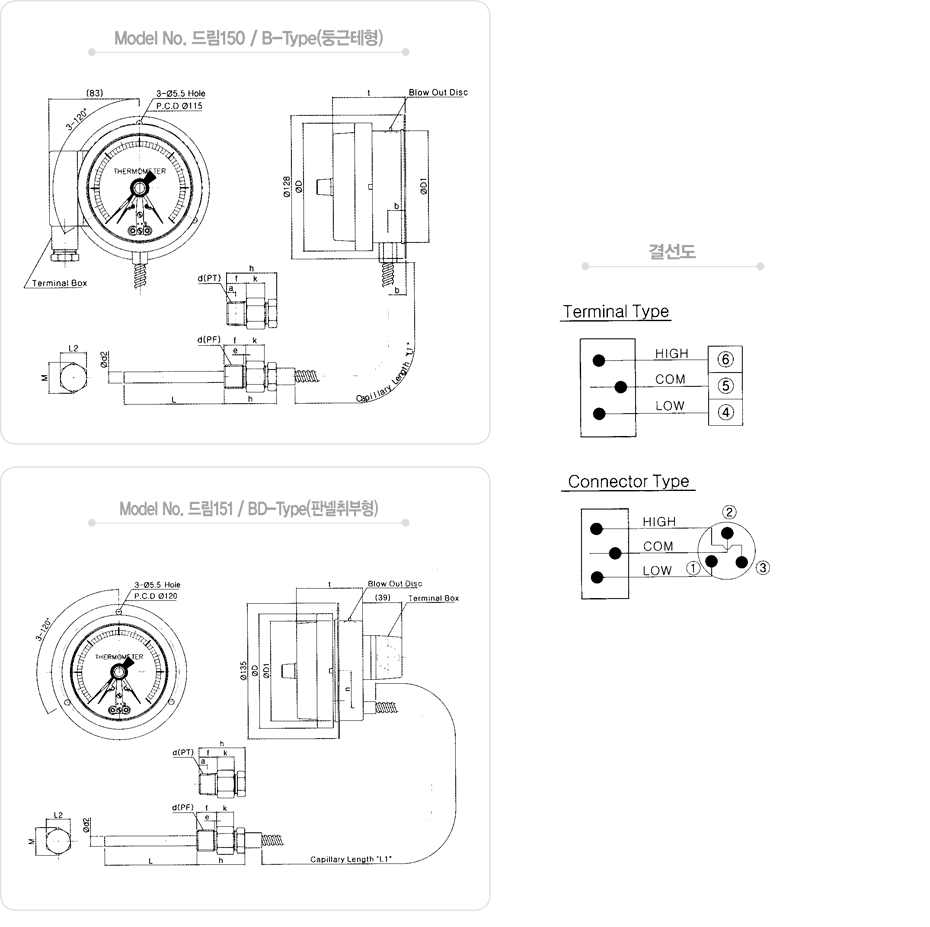

| 치수(mm) |
| Model No. |
Con’n |
ØD |
ØD1 |
b |
n |
t |
L2 |
M |
k |
Ød2 |
h |
f |
e |
a |
| 드림 - 150 |
PF 1/2 |
114 |
100 |
17 |
- |
(66) |
24 |
(27.7) |
17 |
8
10
12 |
(50) |
20 |
2 |
- |
| NPT & PT 1/2 |
(48) |
18 |
- |
8.16 |
| 드림 - 151 |
PF 1/2 |
114 |
100 |
- |
37 |
(66) |
24 |
(27.7) |
17 |
8
10
12 |
(50) |
20 |
2 |
- |
| NPT & PT 1/2 |
(48) |
18 |
- |
8.16 |
|
| ※( )안의 치수는 근접 치수임. |
| |
| |
|
