| 미압계 |

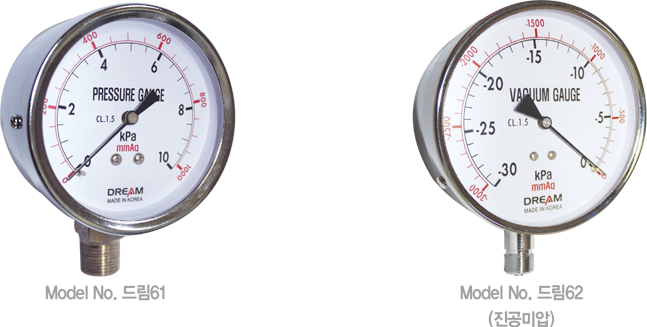

| Model No. 드림-61, 62 Series |
| |
 |
| |
 개요 |
| 본 계기는 Bourdon관 압력계로서는 측정할 수 없는 낮은 압력을 측정하기 위하여 설계 제작된 Chamber를 Element로 하고 있습니다. |
| |
| 안전관리 |
급속한 압력 변화 및 진동, 맥동이 있는 곳은 보호 장치(싸이폰관 등)를 설치 하세요.
운반 및 설치, 사용시 충격을 가하지 마세요.
압력계가 수평 수직이 되도록 설치 하세요.
|
| |
| 사용용도 |
| 각종 용도의 미세한 압력측정 |
|
각종 탱크내의 액위 등을 압략으로 변환하여 측정 |
| |
|
|
| 각종 GAS배관 압력측정 |
|
|
|
| |
| 제품사양 |
- 케이스(Case)
- SS-3051,3052 Steel(SPCD)Cr
- ▷ 도금
- SS-3053, 3054 STS304
- 카바(Cover)
- SS3051, 3052 Steel(SPCD)Cr
- ▷ 도금
- SS-3053, 3054 STS304
- 접속부 나사(Connection)
- Brass(c3604BE)·STS 304
- PF, PT ↔ 1/4, 3/8
- 문자판(Dial)
- Aluminum
- 백색코팅
- 흑색(KPa), 적색(mmAq)눈금 및 문자
- 챔버(Element)
- Phosphor Bronze
|
| |
| 표준사양 |
| Model No |
Dial size |
Type |
상용압력범위 |
Screw |
Accuracy |
| 압력계 |
진공계 |
드림-61
드림-62 |
75Ø |
A |
3KPa ~ 50KPa
(300 ~ 5000mmAq) |
-3KPa ~ -50KPa
(-300 ~ -5000mmAq) |
PT |
± 1.5% |
| 100Ø |
A
A |
|
| |
 |
| |

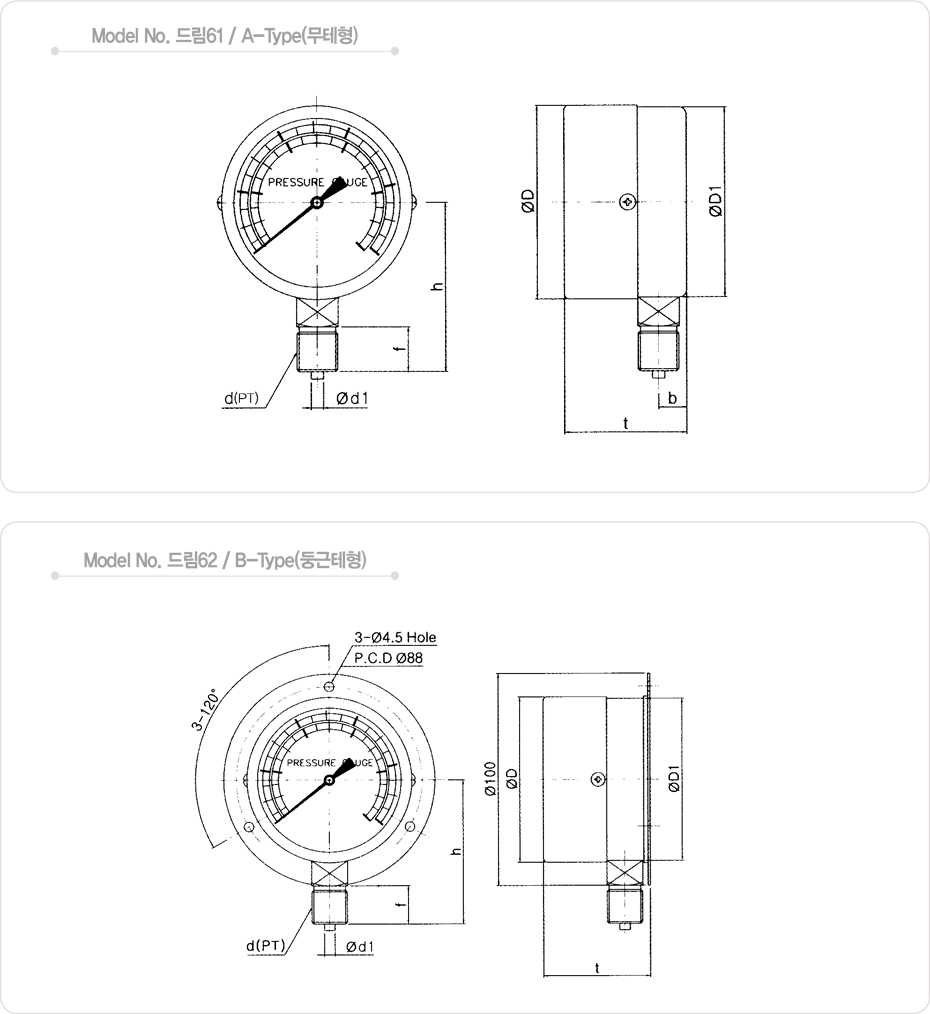

| 치수(mm) |
| 호칭크기 (mm) |
Con’n(d) |
ØD |
ØD1 |
b |
t |
L1 |
h |
f |
Ød1 |
| Ø75 |
PT 3/8 |
78 |
76.5 |
12 |
50 |
17 |
68 |
18 |
5 |
| Ø100 |
PT 3/8 |
110 |
101 |
20 |
47 |
14 |
84 |
18 |
5 |
|
| |
| |
|
