차압계

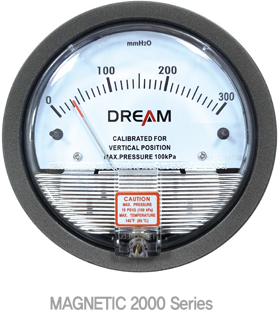

Model No. MAGNETIC 2000 Series

개요

본 계기는 압력접속구가 L(저압축)과 H(고압축)가 있으며 2개소의 압력차 (차압)를 지시하는 것으로써 차압의 측정은 물론, 그 측정된 차압으로 액면과 유량의 측정 등에 사용할 수 있습니다.
※ 필터의 막힘 여부를 측정할 수 있음.

안전관리

급속한 압력 변화 및 진동, 맥동이 있는 곳은 보호 장치를 설치 하세요.

운반 및 설치, 사용시 충격을 가하지 마세요.

압력계가 수평 수직이 되도록 설치 하세요.

사용용도

AIR 필터의 차압측정		압력차 응용 라인 등

닥트 및 공조, 도장설비업체에서 사용		필터 감시 및 공기의 미압측정

제품사양

크기(Diameter)
100mm

정밀등급(Accuracy)
±2.0% of Full Scale

사용압력(Working Pressure)
정압력 : 75% of Full Scale
변동압력 : 60% of Full Scale

사용온도(Working Temperature)
기체(air) : -10 ~ 60℃

케이스(Case)
Aluminum

카바(Cover)
Aluminum

접속부 나사(Connection)
PT ↔ 1/8(Female)

내부기구(Movement)
STS 304

투시창(Window)
Poly - Carbonate

지시침(Pointer)
Aluminum
지시Pointer : RED color

문자판(Dial)
Aluminum
백색코팅
흑색(KPa), 눈금 및 문자

형태(Type)
BD-Type(판넬취부형)

엘리먼트(Element)
Silicon Rubber, Butile Rubber

최고내압(MAX, Pressure)
0.1 MPa
