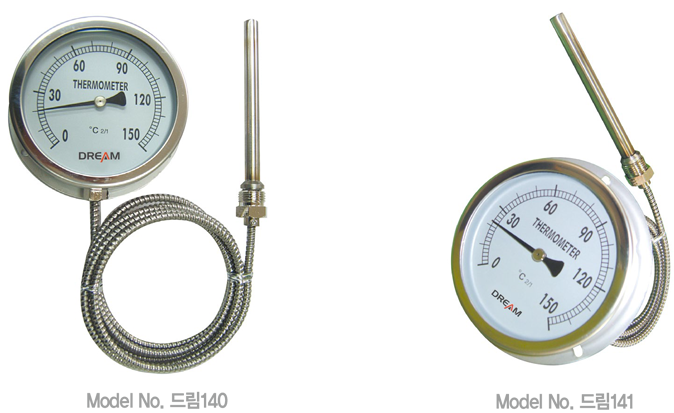

| 압력식 온도계Model No. 드림-140 Series |
| |
 |
| |
 개요 |
| 본 계기는 눈금 간격이 균일하게 나누어져 있어 온도 측정시에 눈금을 읽기가 쉽고 구동력이 크기 때문에 지침의 지시가 확실하며 온도 전달속도가 빨라 공업용으로서 널리 쓰여지고 있다. |
| |
| 안전관리 |
|
가능한 보호관(Themo Well)을 설치 하세요.
운반, 설치, 사용시 충격을 가하지 마세요.
온도계가 수평, 수직이 되도록 설치 하세요.
증기, 유독가스가 많은 장소는 피해 주세요.
|
| |
| 사용용도 |
| 각종 보일러 |
|
염색기계 |
| |
|
|
| 석유화학 공장 |
|
탱크 내부온도 측정 |
| |
|
|
| 선박 등등 |
|
LPG, LNG 가스라인 |
|
| |
| 제품사양 |
- 크기(Diameter)
- 100mm, 150mm
- 정밀등급(Accuracy)
- ±2.0% of Full Scale
- 제작온도범위(Scale Range)
- -50℃ ~ 500℃
- 상용온도(Common Temperature)
- 75% of Full Scale
- 커버(Cover)
- STS 304
- Slip-on-Fit
- 접속부 나사(Connection)
- STS 304 316
- PF, PT, NPT ↔ 1/2
- 형태(Type)
- B-Type(둥근테형)
- BD-Type(판넬취부형)
- 지시침(Pointer)
- Aluminum
- 흑색 전착 도장
- 문자판(Dial)
- Aluminum
- 백색코팅
- 흑색 눈금 및 문자
- 자바라(Capillary Tube)
- 표준 2m(최대 10m)
- 감온부(Stem)
- STS 304, STS 316
- 보호관(Well)
- STS 304
- Titanium, Monel, Hastelloy
- Teflon Lining, Glass Lining
|
| |
 |
| |
| 표준제작온도 및 감온부 최소 길이 |
 |
Stem Dia(mm) |
| Ø8 |
Ø10 |
Ø12 |
| -50 ~ 50 |
190 |
125 |
105 |
| -20 ~ 80 |
163 |
106 |
90 |
| 0 ~ 50 |
348 |
220 |
180 |
| 0 ~ 100 |
190 |
125 |
105 |
| 0 ~ 120 |
163 |
106 |
90 |
| 0 ~ 150 |
136 |
93 |
80 |
| 0 ~ 200 |
110 |
77 |
67 |
| 0 ~ 250 |
93 |
68 |
60 |
| 0 ~ 300 |
83 |
60 |
54 |
| 0 ~ 350 |
75 |
53 |
50 |
| 0 ~ 500 |
62 |
48 |
44 |
|
| |
| 치수(mm) |
| Model No. |
Con’n |
ØD |
ØD1 |
b |
n |
t |
L2 |
M |
k |
Ød2 |
h |
f |
e |
a |

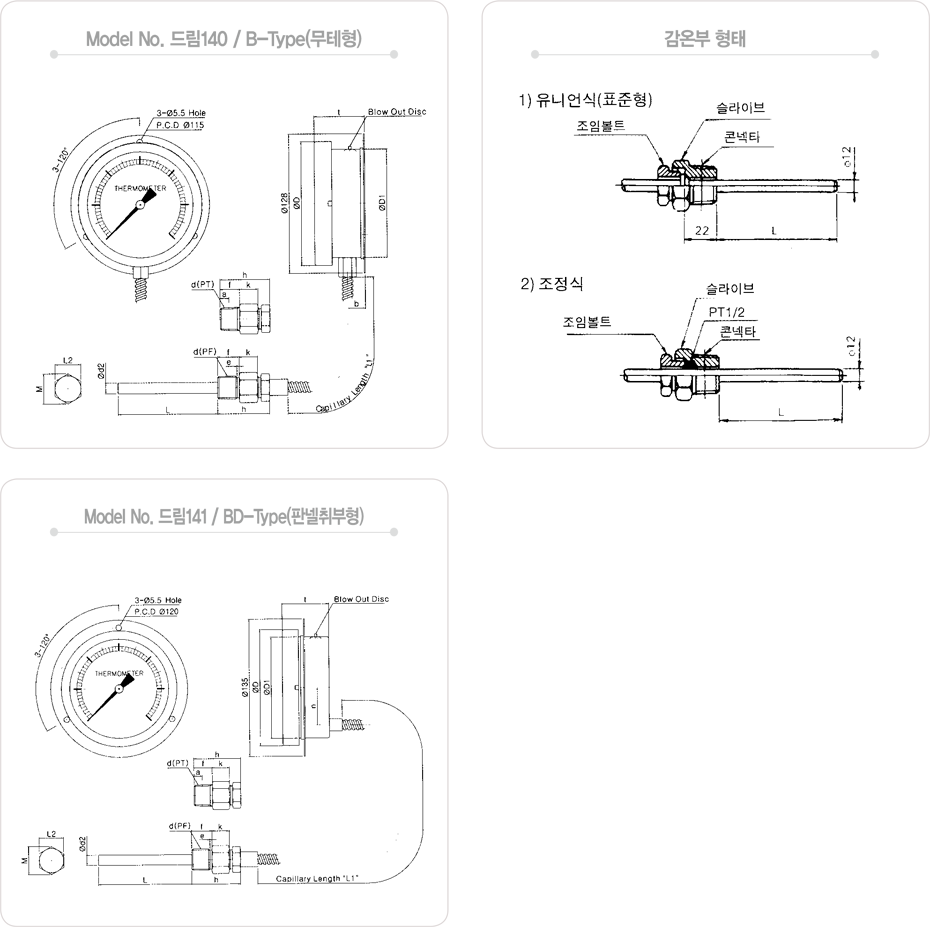

| 드림 - 140 |
PF 1/2 |
114 |
100 |
17 |
- |
(46) |
24 |
(27.7) |
17 |
8
10
12 |
(50) |
20 |
2 |
- |
| NPT & PT 1/2 |
(48) |
18 |
- |
8.16 |
| 드림 - 141 |
PF 1/2 |
114 |
100 |
- |
37 |
(46) |
24 |
(27.7) |
17 |
8
10
12 |
(50) |
20 |
2 |
- |
| NPT & PT 1/2 |
(48) |
18 |
- |
8.16 |
|
| ※( )안의 치수는 근접 치수임. |
| |
| |
|
