| 오일 충만식 압력계 |
| Model No. 드림-21~24 Series |
| |
 |
| |
 개요 |
| 본 계기는 내부기구를 글리세린액에 침전시킴으로서 액의 점성 저항을 이용한 진동억제로 기계적인 진동과 맥동이 심한 장소에서의 압력측정에 적합하며, 액의 윤활성으로 내부기구의 마모를 방지하여 일반 압력계에 비하여 높은 내구성을 갖고 있어 압력계의 성능과 수명을 최대한 보장받을 수 있는 압력계입니다. |
| |
| 안전관리 |
운반 및 설치, 사용시 충격을 가하지 마세요.
압력계가 수평 수직이 되도록 설치 하세요.
|
| |
| 사용용도 |
| 석유 화학 등 각종 PLANT |
|
유압프레스 등 진동, 맥동이 심한 곳 |
| |
|
|
| 온도변화가 심한 곳 |
|
선박용, 발전소 |
| |
|
|
| 공업용, 특수유체 LINE등등 |
|
|
|
| |
| 제품사양 |
- 카바(Cover)
- STS
- Slip-on-Fit
- 부르동관(Element)
- Brass
- C형 부르동관(1~7MPa)
- Helical형 부르동관 (10~50MPa)
- 접속부 나사(Connection)
- Brass(도금)
- 문자판(Dial)
- Aluminum
- 백색코팅
- 흑색(MPa), 눈금 및 문자
- 적색(bar)

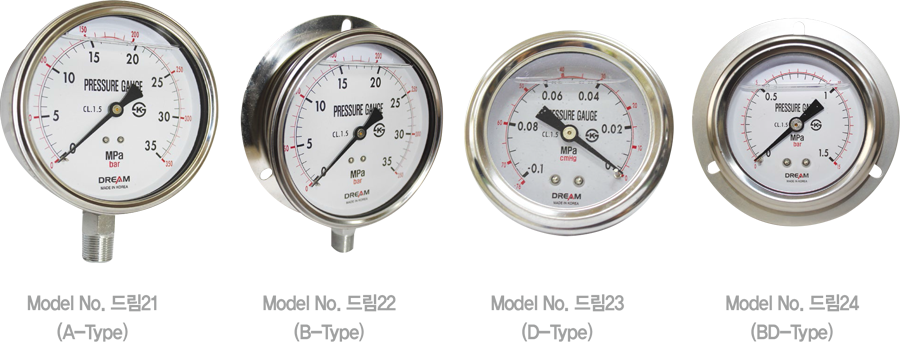

- 형태(Type)
- A-Type(무테형)
- B-Type(둥근테형)
- D-Type(매입형)
- BD-Type(판넬취부형)
|
| |
| 표준사양 |
| Model No |
Dial size |
Type |
상용압력 |
Screw |
Accuracy |
| Pressure |
Vacuum |
Compound |
드림-21
드림-22
드림-23
드림-24 |
60Ø
70Ø
100Ø |
A, B, D, BD |
0.1 ~ 50MPa
(1 ~ 500bar) |
-0.1 MPa
(-1bar) |
-0.1MPa ~ 0.1MPa
(-1 ~ 1bar)
~
-0.1MPa ~ 2MPa
(-1 ~ 20bar) |
|
± 1.5% |
| ± 1.5% |
|
| |
 |
| |

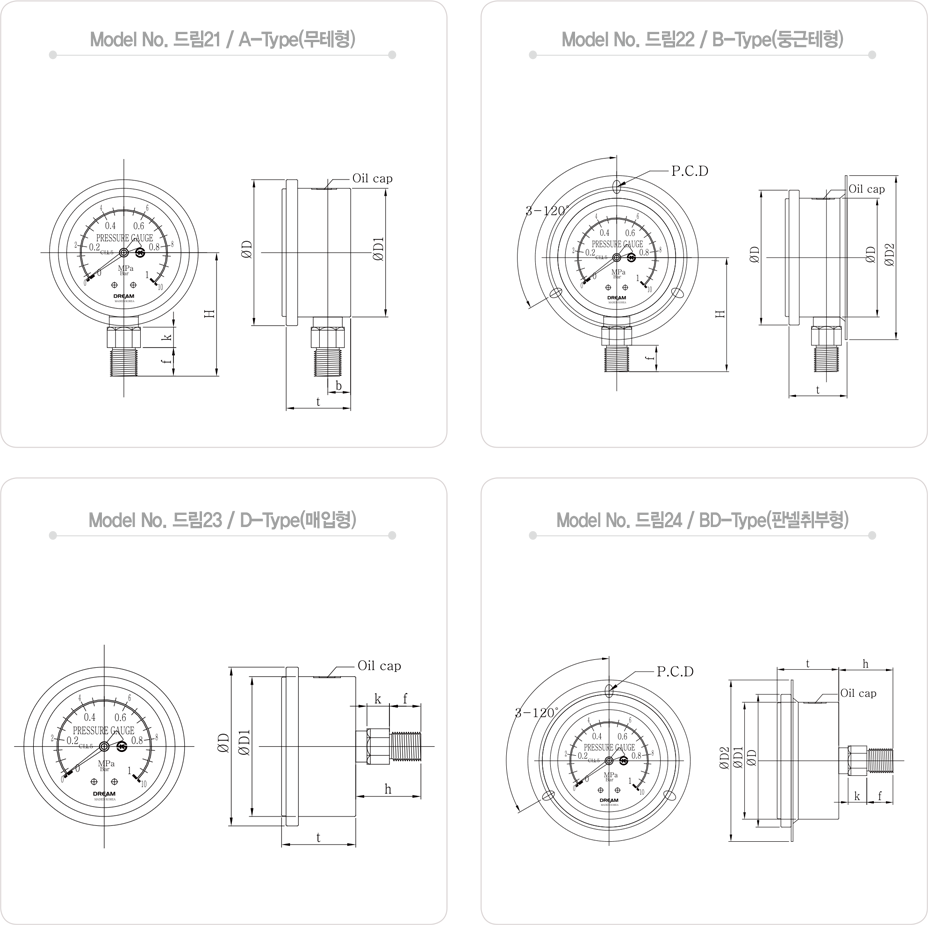

| 표준사양 |
| 호칭크기 (mm) |
치수 (mm) |
| 접속부 |
D |
D1 |
D2 |
H |
t |
P.C.D(Hole) |
| Ø60 |
PT/PF 1/4 |
72 |
62 |
87 |
60(1/4) |
33 |
76(3-∅5) |
| Ø75 |
PF/PT 1/4,3/8 |
85 |
76 |
106 |
67(1/4) |
35 |
93(3-∅5.5) |
| Ø100 |
PF/PT 1/4,3/8,1/2 |
109.5 |
100 |
128 |
79(1/4) |
36 |
115(3-∅5.5) |
|
| |
 |
|

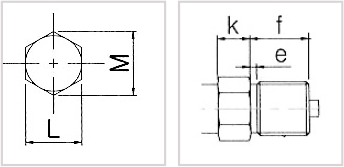

| 접속부사양 |
| 접속부 |
치수 (mm) |
| L |
M |
K |
f |
h |
| 1/4 |
14 |
16 |
10 |
14 |
29 |
| 3/8 |
17 |
19.6 |
13 |
18 |
33.7 |
| 1/2 |
22 |
25.4 |
11 |
20 |
34 |
|
|
|
| |
| |
|
