압력계 기술자료

압력계 용어별 해설(KS B 5305)

게이지압대기의 압력을 기준으로 하여 표시한 압력을 말한다.

압력계양의 게이지압을 측정하는 것을 말한다.

진공계음의 게이지압을 측정하는 것을 말한다.

연성계양 및 음의 게이지압을 측정하는 것을 말한다.

밀폐형압력계를 부착한 장소의 주의 조건에 따라서 부르동관 압력계의 내부 기구가 손상되지 않도록 밀폐한 구조의 것을 말한다.

보안형부르동관 등의 파손에 따라서 주의에 미치는 위험을 방지하기 위하여, 보호 장치를 가진 구조의 것을 말한다.

정압력변화하지 않는 압력 또는 1초당 부르동관 압력계의 최대 압력 (연성계에서는 최대 압력의 합)의1%를 초과하지 않는 압력이 순간 속도를 갖고 연속적으로 변화하고, 또한 그 압력의 전체변화가 1분당 최대 압력의 5%를 초과하지 않는 압력을 말한다.

변동압력부르동관 압력계의 최대 압력으 1%와 10%사이에서 주기적 혹은 연속적 또는 비연속적으로 증감 하는 1초당의 압력을 말한다.

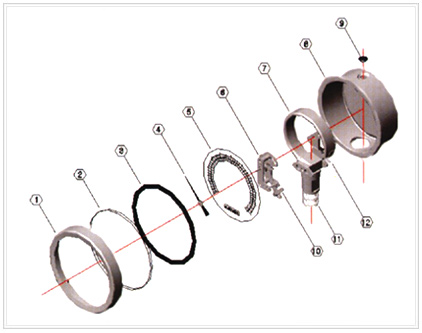

압력계 주요부 명칭

1. 커버(Cover)
2. 투시창(Window)
3. 고무패킹(Rubber Packing)
4. 지시침(Dial)
5. 눈금판(Dial)
6. 내부기구(Movement)
7. 부르동관(Bourdon Tube)
8. 케이스(Case)
9. 고무마개(Blow Out Disc)
10. 로드(Rod)
11. 접속부(Connection)

압력환산표

PSI	atms	Ft Ad H2O st 20℃	in H2O	kgf/㎠	Maters at 20℃	In Hg at 20℃	mmHg	cmHg	bar	millibar (mb)	kpa
1	0.0680	2.310	27.720	0.07	0.704	2.043	51.884	5.188	0.067	36.947	6.895
14.696	1	33.659	407.513	1.0330	10.351	30.019	762.48	76.284	1.031	10.3	101.32
0.433	0.0293	1	12.000	0.03	0.305	0.884	22.452	2.245	0.03	29.837	3.684
0.036	0.0025	0.833	1	0.0025	0.025	0.074	1.871	0.187	0.0025	2.486	0.249
14.233	0.9680	32.867	384.408	1	10.018	29.054	737.959	73.796	0.981	980.882	98.066
1.422	0.0970	3.287	39.370	0.009	1	2.950	73.796	7.379	0.098	98.066	9.807
0.489	0.00333	1.131	13.575	0.034	0.345	1	25.4	2.54	0.034	33.753	3.376
0.019	0.0013	0.045	0.534	0.0014	0.136	0.039	1	0.1	0.001	1.329	0.133
0.193	0.0131	0.455	5.340	0.014	0.135	0.393	10	1	0.0133	13.29	1.328
14.509	0.9270	30.514	402.164	1.02	10.211	20.625	758.67	75.247	1	1000	100
0.014	0.0009	0.008	0.402	1.00	0.0152	0.029	0.752	0.075	0.00	1	0.1
	0.0096	0.335	4.021	0.01	0.1020	0.296	7.525	00.0753	0.01	10.0	1

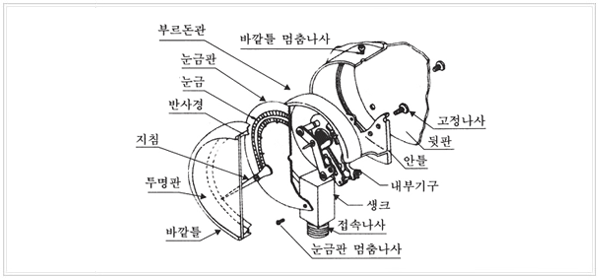

압력계구조

표준압력계

급별	0.5급		1.0급			1.5급						3.0급
크기mm	150	200	100	150	200	50	60	75	100	150	200	50	60
눈금분할	분활수	분활수	분활수	분활수	분활수	분활수	분활수	분활수	분활수	분활수	분활수	분활수	분활수
2000~0(200~0)	100	100	-	40	40	-	-	-	40	40	40	-	-
1000~0(100~0)	100	100	-	50	50	-	-	-	50	50	50	-	-
700~0(70~0)	70	70	35	35	35	-	-	-	35	35	35	-	-
500~0(50~0)	100	100	50	50	50	-	-	-	50	50	50	-	-
350~0(35~0)	70	70	35	35	35	-	-	-	35	35	35	-	-
250~0(25~0)	125	125	50	50	50	25	25	25	50	50	50	25	25
150~0(15~0)	75	75	30	30	30	30	30	30	30	30	30	30	30
100~0(10~0)	100	100	50	50	50	20	20	20	50	50	50	20	20
70~0(7~0)	70	70	35	35	35	35	35	35	35	35	35	35	35
50~0(5~0)	100	100	50	50	50	25	25	25	50	50	50	25	25
35~0(3.5~0)	70	70	35	35	35	35	35	35	35	35	35	35	35
25~0(2.5~0)	125	125	50	50	50	25	25	25	50	50	50	25	25
20~0(2.0~0)	100	100	40	40	40	20	20	20	40	40	40	20	20
15~0(1.5~0)	75	75	30	30	30	30	30	30	30	30	30	30	30
10~0(1~0)	100	100	50	50	50	20	20	20	50	50	50	20	20
6~0(0.6~0)	120	120	30	30	30	30	30	30	30	30	30	12	12
4~0(0.4~0)	80	80	40	40	40	20	20	20	40	40	40	20	20
3~0(0.3~0)	60	60	30	30	30	30	30	30	30	30	30	30	30
2~0(0.2~0)	100	100	40	40	40	20	20	20	40	40	40	20	20
1~0(0.1~0)	100	100	50	50	-	20	20	20	50	50	-	20	20
0.5~0(0.005~0)	-	-	-	-	-	-	-	-	50	50	-	-	-

※ 입력범위 kgf/㎠ bar( )안은 Mpa

진공계

급별	0.5급		1.0급			1.5급					3.0급
크기mm	150	200	100	150	200	60	75	100	150	200	60
눈금분할	분활수	분활수	분활수	분활수	분활수	분활수	분활수	분활수	분활수	분활수	분활수
0~76cmHg	76	76	38	38	38	15	15	38	38	38	15
0~-0.1Mpa	100	100	50	50	50	20	20	50	50	50	20

※ 입력범위 kgf/㎠ bar( )안은 Mpa
