| 격막식 압력계 |

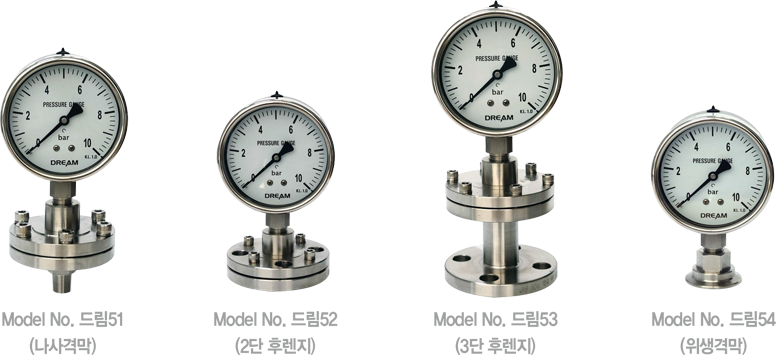

| Model No. 드림-51~54 Series |
| |
 |
| |
 개요 |
| 본 계기는 화학 공업에서의 압력 측정시 측정유체가 응고성 있는 분말이 섞였을 경우, 부식성이 강할 경우에도 계기의 성능과 수명을 충분히 보장할 수 있도록 설계 제작되었습니다. |
| |
| 안전관리 |
급속한 압력 변화 및 진동, 맥동이 있는 곳은 보호 장치(싸이폰관 등)를 설치 하세요.
운반 및 설치, 사용시 충격을 가하지 마세요.
압력계가 수평 수직이 되도록 설치 하세요.
|
| |
| 사용용도 |
| 석유 화학 등 부식성 유체 |
|
시멘트, 제지 공장 등 분진, 고형물이 섞인 유체 |
| |
|
|
| 고온, 고점도, 유체, 공업용 특수유체 LINE등등 |
|
|
|
| |
| 제품사양 |
- 상 후렌지(Upper Frange)
- STS 316
- 하 후렌지(Under Frange)
- STS 304, STS 316
- 접속부 나사(Connection)
- STS 316
- PF, PT ↔ 1/4, 3/8, 1/2, 3/4
- 문자판(Dial)
- Aluminum
- 백색코팅
- 흑색(MPa), 눈금 및 문자
- 적색(bar)
- 부르동관(Element)
- STS 304, STS 316
- 격막식(Diaphragm)
- SPS 304, STS 316
- Teflon(Lining,Coating),
Titanium, Hastelloy 등
제작가능
|
| |
| 표준사양 |
| Model No |
Dial size
/ Case |
Type |
상용압력범위 |
Screw |
Accuracy |
| Pressure |
Compound |
드림-51
드림-52
드림-53
드림-54 |
60Ø
75Ø
100Ø
150Ø |
A, B,
D, BD |
0.1 ~ 10MPa
(1 ~ 100bar) |
-0.1MPa ~ 0.1MPa
~
-0.1MPa ~ 2MPa
(-1 ~ 20bar) |
나사식
후랜지식
도관식
써니타리 |
± 1.5%
± 1.0% |
|
| |
 |
| |

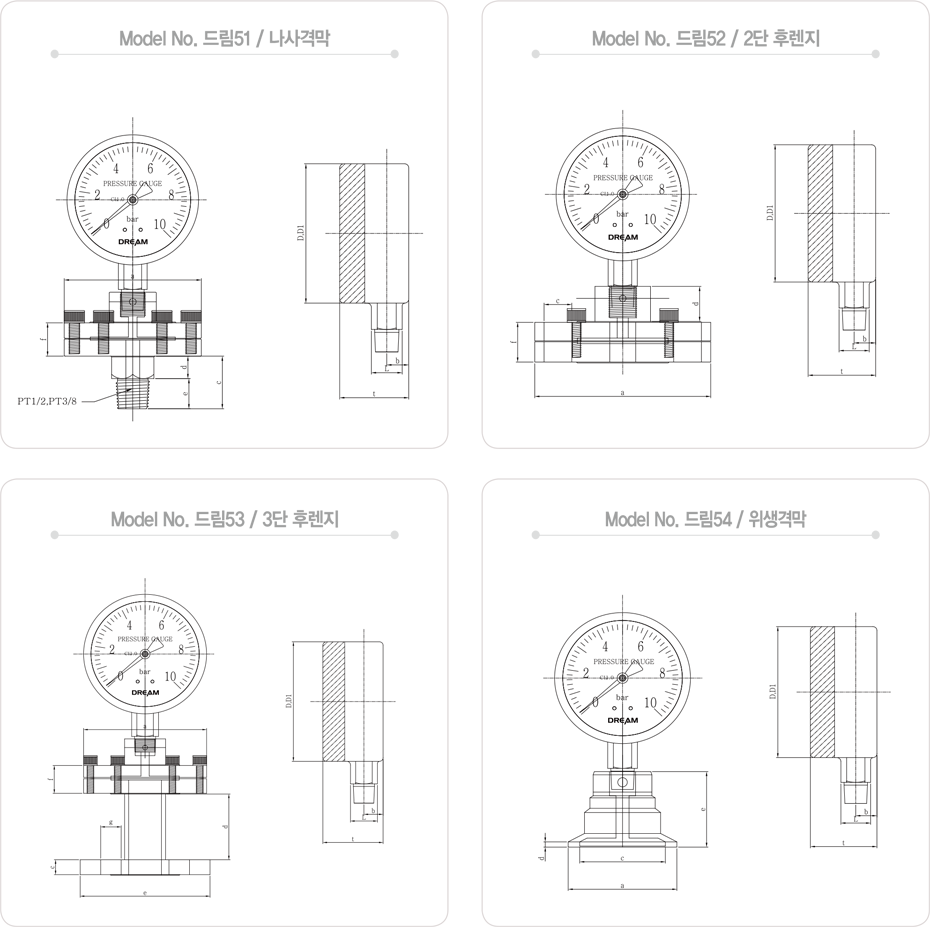

| 표준사양 |
| 호칭크기 (mm) |
치수 (mm) |
| 접속부 |
D |
D1 |
D2 |
H |
h |
n |
k |
f |
L |
t |
b |
| Ø60 |
PT/TP 1/4 |
72 |
64 |
90 |
62 |
34 |
18 |
9 |
14 |
12 |
41 |
12 |
| Ø75 |
PF/PT 1/4, 3/8 |
87 |
77 |
107 |
70 |
33 |
22 |
10 |
16 |
14 |
41 |
14 |
| Ø100 |
PF/PT 1/4, 3/8, 1/2 |
114 |
101 |
135 |
94 |
44 |
33 |
16 |
18 |
17 |
47.5 |
17 |
| Ø150 |
PF/PT 1/4, 3/8, 1/2 |
168 |
152 |
188 |
116 |
44 |
33 |
16 |
18 |
17 |
50 |
17 |
|
| |
| |
|
