열량계수도미터

전자식 적산열량계


적산열량계의 작동원리

적산열량계는 일정한 난방 범위내에서 소모된 열량을 측정하는 계기로서 그 구성은 공급수의 통과체적을 측정하는 유량부, 공급 및 회수측의
온도차를 측정하는 온도검출부(감온부) 및 유량부와 온도검출부(감온부)의 측정량에 따라 열량을 산출하는 연산부로 구성되어 있다.

기본원리는 일정시간 동안 통과된 열매체(열 또는 기타의 액체)의 양과 한 쌍의 온도검출부가 측정한 공급측과 회수측의 온도차(ΔT),
그리고 이에 상응하는 일정 상수(열량 환산계수)를 연산하여 적산 지시하는 것으로서 우측과 같은 식이 성립된다.


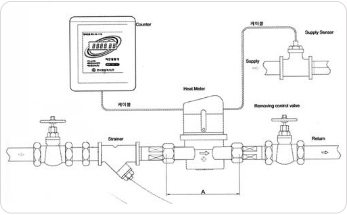

구조
적산열량계는 공급수의 통과체적을 측정하는 유량부, 공급 및 환류측의 온도차를 측정하는 감온부, 유량부와 감온부의 측정량에 따라 열량을 산출하는 연산부로 구성되어 있다.


유량부 - 통과 체적에 비례한 익차의 회전을 기어로 감속하여 유량지시부에 전달하고 유량신호 발생장치를 구동하여 일정 체적마다 전기적인 신호를 연산부로 발신합니다.

감온부 - 전기적인 저항이 적고 저항과 온도에 따른 온도계수가 크고 정확한 Pt Sensor(Pt 100, 500)를 사용하여 공급측과 환류측 온도를 측정합니다.

연산부 - 유량부로부터 발생된 전기적인 유량신호와 감온부에서 검출된 온도차 및 이에 상응하는 열량 환산계를 보정 연산하여 사용 열량을 지시부에 적산 표시하는 부분을 말합니다.



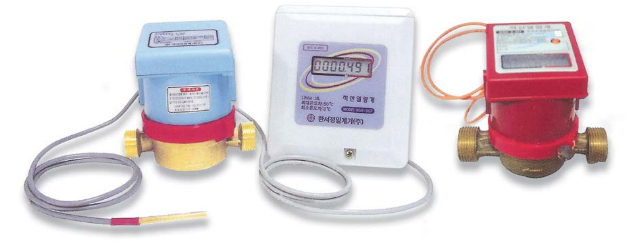

단갑식 적산열량계

특징

REED SWITCH방식으로 PULSE 전송

Sapphire/Ruby 사용으로 내구성 연장

설치공간이 협소한 장소에 최적

열량계 연산부 외전구조

자석 덮개판을 이용하여 이물질 융착상태 방지


계기오차
규격
(mm)
사용최대유량
(m3/h)
사용최대유량
(m3/h)
접속관 나사
(W)
최고사용온도
(℃)
최고사용압력
(Mpa)
펄스(Pluse)당
유량(ℓ)
전장 A
(mm)
13 1.5 0.06 PF 3/4" 100 1 10 110/165
20 2.0 0.08 PF 1" 100 1 10 130/190
25 2.5 0.1 PF 1 1/4" 100 1 10 130/225

구성 및 특징

연산부 - 유량부에서 발신된 유량신호와 감온부에서 측온된 온도차를 비례적으로 적분하여 소비 열량값을 연산하는 SYSTEM입니다.
  1) 분해능이 우수합니다.
  2) 사용온도차 범위가 큽니다.
  3) 검침이 용이합니다.


유량부 - 통과되는 유체의 체적에 비례한 임펠러 회전을 감지하여 감속기어에서 변환된 유량값을 전기적인 신호로 연산부에 발신합니다.
  1) 감도 및 정밀도가 우수합니다.
  2) 내구성이 매우 높습니다.
  3) 검침이 용이합니다.
  4) 사후관리가 용이합니다.


감온부 - 공급측과 환수측 온도를 저항치로 검출하여 연산부로 발신합니다.
  1) 정밀도가 우수합니다.
  2) 설치가 용이합니다.

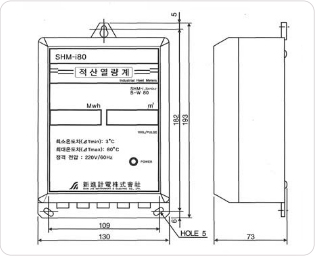

연산부 유량부

제원
MODEL SHM-i80 SHM-i30
용도 중온난방용 냉방용
최소온도차(Δt min) 3℃ 1℃
최대온도차(Δt max) 80℃ 30℃
최대사용온도 130℃ 40℃
전원 AC220V 60HZ(AC/DC6V겸용)
소비전력 3W(DC인 경우 0.007mw)
감온센서 PT500(PT100)
열량표시단위 Mwh
유량표시단위 m3
입력신호 리드 스위치 펄스(유량신호)
출력신호 무전압 접점펄스 또는 DC6V접점펄스
콘넥타 Pin NO. 열량 1(백) 2(흑) 유량3(적) 4(녹)
와이어 길이(출고시) 감온센서 및 유량신호와이어 10m
와이어길이는 주문에 따라 연장가능

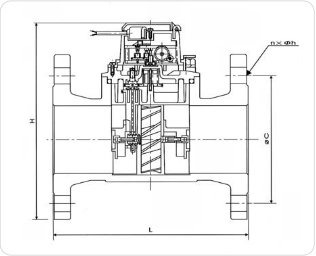

MODEL 50 65 80 100 125 150
구경(mm) 50 65 80 100 125 150
Q max 과부하유량 m3/h 60 90 120 180 240 360
Q n 최대유량(±2%) m3/h 40 50 60 70 120 180
Q t 전이유량(±2%) m3/h 1.8 2.0 3.0 3.5 5 6
Q min 최소유량(±5%) m3/h 0.6 1.0 1.5 2.5 4 4.5
시동유량 0.3 0.4 0.5 0.7 1 2
펄스당유량 L/pulse 100 100 100 100 100 1,000
미터전장 L 200 200 225 250 250 300
미터높이 H 213 223 231 240 254 270

KS 10kg/㎠
후렌지

볼트 중심거리 ØC 120 140 150 175 210 240
볼트 구멍 n×Øh 4×19 4×19 8×19 8×19 8×23 8×23
DIN16bar
후렌지(주문생산품목)
볼트 중심거리 ØC 125 145 160 180 210 240
볼트 구멍 n×Øh 4×19 4×19 8×19 8×19 8×19 8×23
